長崎県(柱列式地盤改良工)(壁部の止水・H鋼土留め工)

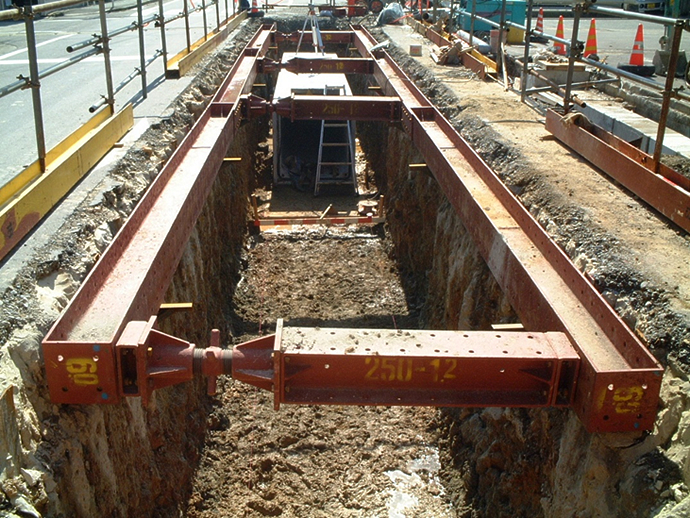

04a
水位の高い地盤に、雨水ボックス設置の為の止水土留めになります。
改良にH鋼を入れる事で、土留めとして使用できるようになります。
ボックスは低い位置に切梁があると作業性の低下を招く事になるがH鋼の根入れ長を確保することで、上部の土留めのみとなり作業効率が向上します。
工事内容
雨水BOX敷設工事
改良種類
WIPE工法 (壁部改良・H鋼建込)
目的
掘削時の止水、掘削側面の倒壊防止、地盤沈下防止

詳細説明

H鋼材を使用した、壁部改良

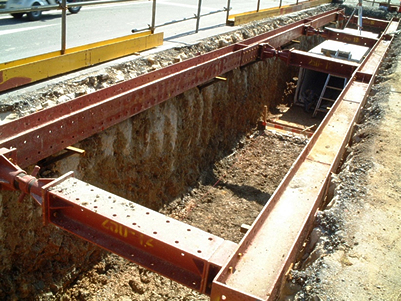

04b
H鋼を改良体の中に入れる事によって止水改良をそのまま、土留めとして使用することができます。
道路に隣接した掘削ですが、改良の止水性と改良体の強度にH鋼が挿入されることで安定度を増し、道路側に影響を与えません。
軟弱地盤において、切梁撤去時に発生しやすい地盤沈下なども防止できます。

壁部H鋼建込改良参考図

02c
●掘削側面からの漏水を防止したい場合
●掘削時の漏水によ地盤沈下や道路の陥没を防止したい場合
●根入れ計算により、底部改良を必要としない場合
●建物などの構造物に隣接して掘削する場合
●土が寄るときに発生する地盤沈下を防止したい場合
●土留め構築の幅を取れない場合
●切梁を減らしたい場合
●土留めを撤去できない場合など
　保護と止水目的に採用されています。
